Dasar-Dasar Komputer | Pemasangan

PERSIAPAN


Untuk bisa merakit komputer tidak diperlukan keahlian khusus, karena setiap orang bisa melakukan hal ini.
Saat merakit komputer ada beberapa hal yang harus diperhatikan, rumusnya adalah 4J :
  1. Jangan Terburu-buru
  2. Jangan Gugup
  3. Jangan Panik
  4. Jangan Salah Pasang
Untuk mengamankan fisik kita agar tidak terkena aliran listrik, maka perhatikan hal berikut ini :
  1. Gunakan Alas Kaki
  2. Tangan jangan basah / berkeringat
  3. Kita bisa gosokkan tangan ke badan cassing untuk menghilangkan Listrik Statis

Pengenalan komponen motherboard beserta fungsinya

Komponen Mainboard

Motherboard berfungsi sebagai tempat untuk meletakkan/menancapkan komponen pendukung komputer yang lain.
Yang kita bahas disini adalah komponen-komponen yang sudah melekat pada Motherboard, berikut keterangan darigambar disamping :

1a.) Soket prosesor : untuk Pentium IV & Celeron, 478 pin
1b.) Kunci soket prosesor : untuk mengunci prosesor setelah dipasang disoketnya
2a.) Tempat dudukan (retention) : untuk kipas pendingin prosesor (Heatshink)
2b.) Soket daya : untuk kipas pendingin prosesor
3.) Slot Memory (RAM=Random Access Memory) tipe DDR-RAM, 184 Pin
4a.) Soket IDE-1 (IDE PRIMARY) (Speed = 66 MByte/second) : untuk koneksi Harddisk &
CD-ROM, 40 pin
4b.) Soket IDE-2 (IDE SECONDARY) (Speed = 33 MByte/second) : untuk koneksi Harddisk & CD-ROM, 40 pin
5a.) Soket daya ATX-20 pin : untuk motherboard
5b.) Soket daya ATX-12 Volt : untuk prosesor
6.) Socket FDD (Floppy Disk Drive) : untuk Floppy Disk, 34 Pin
7a.) Chipset NorthBridge (Utara) : Pengatur tipe CPU, tipe Memori, slot AGP ,slot PCI dan kecepatan bus
7b.) Chipset South Bridge (Selatan) : Pegendali IDE, USB, Serial & Paralel Port, Keyboard, Soundcard Onboard, dan semua port selain VGA port
8.) Slot AGP (Accelerated Graphic Port) : untuk VGA Card
9.) Chipset BIOS (Basic Input Output System) : untuk menyimpan program BIOS
10.) Slot PCI (Peripheral Card Interconect) : untuk komponen-komponen ADD ON (VGA Card, Sound Card, LAN Card, USB Card, Modem Internal, TV Tuner Internal)
11.) Slot CNR (Communication Network Riser) / slot AMR (Audio Modem Riser) : untuk Modem Internal
12.) Batterai Backup BIOS : untuk menyimpan setting BIOS saat komputer dimatikan
13.) Jumper Reset BIOS : untuk mereset setting BIOS sehingga kembali ke setting pabrik
14.) Front Panel Connector : untuk menghubungkan panel di depan chasing komputer
15.) Real Panel/Port

PERSIAPAN SEBELUM MERAKIT

Ada beberapa hal yang perlu diperhatikan sebelum merakit, antara lain :
1. Peralatan Pembantu
Yang termasuk alat bantu disini adalah obeng plus dan obeng minus dengan ukuran kecil dan sedang, panjang dan pendek, pinset dan tang yang kadang-kadang juga kita perlukan.
2. Peralatan Pembersih
Peralatan pembersih atau dengan kata lain bisa disebut perawatan, contohnya kuas, penyedot debu/vacum cleaner, dan cairan pembersih/Sanpolly.
3. Peralatan Pengaman
Peralatan pengaman disini tidak lain adalah untuk melindungi kita dari aliran listrik Statis, kita dapat menggunakan Gelang Statis/Penetral Aliran Listrik Statis.

Memasang Prosesor

Yang perlu diperhatikan dalam memasang prosesor adalah menentukan kepala prosesor dan kepala socket prosesor. Kepala prosesor biasanya ditandai dengan :
• Salah satu sudutnya tumpul dan berbeda dengan sudut lain
• Pada salah satu sudut terdapat titik hitam/putih
• Pada salah sudut dekat kaki-kakinya terdapat garis kecil/kotak kecil
Cara memasangnya :
• Buka tuas pengait socket
• Pasangkan prosesor pada socket dan jangan terlalu ditekan
• Tutup kembali tuas pengait socket.
• Pasang blower / kipas pendingan prosesor dan jangan lupa memasang powernya
Memasang Kipas Pendingin Prosesor

Cara memasangnya

• Pasang kipas pendingin tepat diatas Prosesor
• Pastikan Pendingin sudah pas letaknya
• Tekan sisi kiri dan kanan untuk mengunci posisi kipas
• Gerakkan Tuas kipas kedepan dan kebelakang untuk mengunci secara permanen.
• Pasang Kabel Power Kipas ke-motherboard

Pemasangan Memori / RAM

Yang perlu diperhatikan dalam memasang memory adalah jenis memori yang kita gunakan dan slot tempat pemasangan Memori, apakah SDRAM, DDR RAM atau yang lainnya. Yang membedakan keduanya adalah posisi kaki/celah kaki memori.

Langkah pemasangan RAM :
1. Tekan tuas pengunci slot yang ada pada bagian kanan dan kiri dari slot
2. Perhatikan celah yang ada pada slot tersebut
3. Pasang RAM sesuai dengan posisi celah, lalu tekan sampai terkunci

Pemasangan Mainboard

Selanjutnya adalah pemasangan Mainboard ke dalam cassing, langkah-langkahnya adalah :
1. Buka penutup casing sebelah kanan dengan menggunakan obeng plus
2. Tarik kebelakang penutup casing agar casing terbuka
3. Pasang skrup untuk meletakkan baut pada bagian casing
4. Masukkan pelan-pelan Mainboard kedalam casing dan sesuaikan dengan Skrup yang
sudah ada
5. Lalu kencangkan Mainboard dengan baut

Pemasangan Harddisk dan Kabel IDE

Untuk memasang Hardddisk, gunakan drive bay yang sudah disediakan pada bagian cassing, Langkah-langkahnya :
1. Pasang Harddisk pada drive bay, lalu kencangkan dengan baut
2. Pasang kabel pada posisi yang sudah ditentukan (lihat gambar)
3. Kabel ujung yang panjang dipasang ke Mainboard
4. Kabel Ujung satunya dipasang ke Harddisk


Pemasangan CDROM Drive dan Kabel IDE

Yang harus diperhatikan dalam memasang CD ROM adalah posisi jumper pada CD ROM (SLAVE) jangan sampai tabrakan dengan posisi Harddisk (MASTER), karena kita menggunakan 1 kabel IDE. Untuk langkah pemasangannya bisa dilihat pada gambar disamping.

Pemasangan Floppy Drive dan Kabel

Yang perlu diperhatikan dalam memasang Floppy Disk Drive adalah posisi kabelnya jangan sampai terbalik, jika pemasangan kabel terbalik akan menyebabkan tidak terbacanya Disket.

Pemasangan Kabel Power

Memasang kabel power harus hati-hati, jika tidak teliti dapat menyebabkan komputer/perangkat tersebut tidak hidup/terdeteksi bahkan bisa terbakar.
1. Pemasangan Kabel Power Mainboard
- Cari kabel power mainboard 20 Pin dari Power Supply (lihat gambar)
- Pasangkan pada socket yang tersedia pada mainboard (lihat gambar)

2. Pemasangan Kabel Power Prosesor
- Cari kabel power prosesor 4 Pin dari power supply (lihat gambar)
- Pasangkan pada socket yang tersedia pada mainboard (lihat gambar)

3. Pemasangan Kabel Power Harddisk
- Cari kabel power Harddisk 4 Pin dari power supply (lihat gambar)
- Pasangkan pada socket yang tersedia pada Harddisk (lihat gambar)
- Kabel power warna merah bertemu dengan kabel data warna merah

4. Pemasangan Kabel Power CD ROM DRIVE
- Cari kabel power CD ROM 4 Pin dari power supply (lihat gambar)
- Pasangkan pada socket yang tersedia pada CD ROM (lihat gambar)
- Kabel power warna merah bertemu dengan kabel data warna merah

5. Pemasangan Kabel Power Floppy Drive
- Cari kabel power Floppy 4 Pin (kecil) dari power supply (lihat gambar)
- Pasangkan pada socket yang tersedia pada Floppy (lihat gambar)

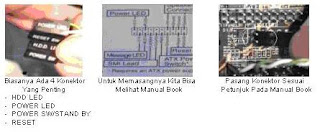

Pemasangan Kabel Panel

Kabel panel berasal dari kabel yang terdapat pada cassing yang kemudian dihubungkan ke front panel Mainboard. Kabel ini terdiri dari beberapa jenis yang masing-masing mempunyai fungsi berbeda. Untuk dapat memasang kabel panel ini, terlebih dahulu kita harus membaca buku manual yang disertakan pada saat kita membeli mainboard.

Kabel-kabel tersebut terdiri dari :
1. HDD Led, untuk lampu harddisk warna merah
2. Power Led, untuk lampu power warna hijau
3. Power SW/Stand by, untuk mengaktifkan tombol menghidupkan komputer
4. Reset, untuk mengaktifkan tombol reset

Pemasangan Kabel Bagian Belakang

Pemasangan kabel pada bagian belakang ini maksudnya adalah memasang kabel :
1. Power Listrik
2. Keyboard + Mouse
3. Monitor
4. Sound, dll
Disarikan dari Sumber | Semoga bisa menjadi bahan tambahan untuk sahabat.
